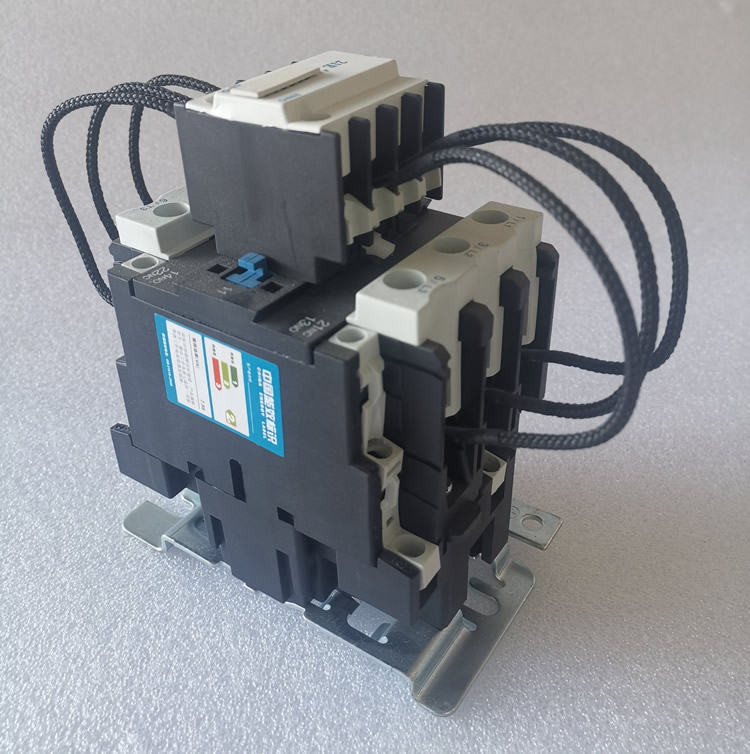

STCJ19-63A接触器
2022/7/12
STCJ19-63A接触器 CJ19(16)-25、32、43、63、85、95切换电容器触器,专用于投切低压并联电容器,迁应用于交流50Hz,电压至380V的无功功率朴偿设备申,接触器附有抑制涌流装置,能有效地减少合闸涌流对电容的冲击和降低断开瞬间的操作过电压,可代替原来由一只接触器和三只限流电抗器组成的切换装置,体积小、重量轻、通断能力强、安装方便。


一、用途与特点

CJ19(16)-253243638595切换电容器触器,专用于投切低压并联电容器,迁应用于交流50Hz,电压至380V的无功功率朴偿设备申,接触器附有抑制涌流装置,能有效地减少合闸涌流对电容的冲击和降低断开瞬间的操作过电压,可代替原来由一只接

触器和三只限流电抗器组成的切换装置,体积小、重量轻、通断能力强、安装方便。

二、使用条件

2.1海拔高度:不超过2000m.

2.2周围空气温度: -25-+40℃。

2.3相对湿度: +25℃时不大于90%

2.4空气中无导电尘埃和腐蚀金属的气体。

2.5安装面与垂直面的倾斜度不大于5°。

2.6污染等级: 3级。

2.7安装类别: |||类。

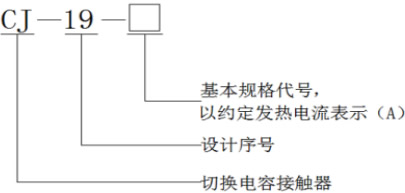

三、型号定义

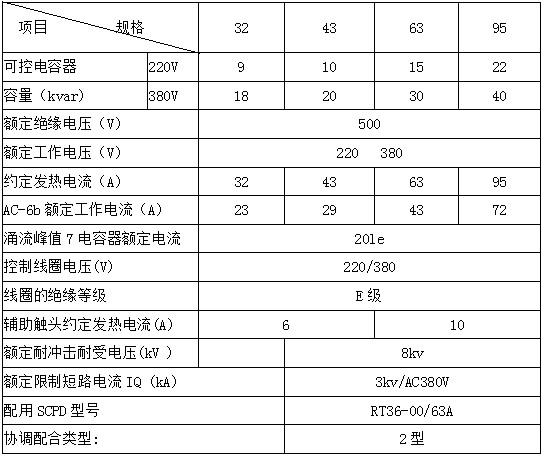

四、主要技术参数

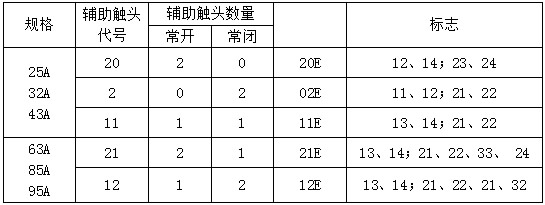

4.1辅助回路:

额定冲击耐受电压U imp : 4KV

额定限制短路电流配合SCPD 型号: RT28-32/1OA

相应使用类别下额定工作电流Ie (A)和工作电压Ue(V) ;AC-15:380V/0.95ADC-13 : 220V /0.15A

是否有属于与电源触头相连的辅助触头的要求镜像触头,符合附录F,具有符号额定绝缘 电压U i:AC 380V

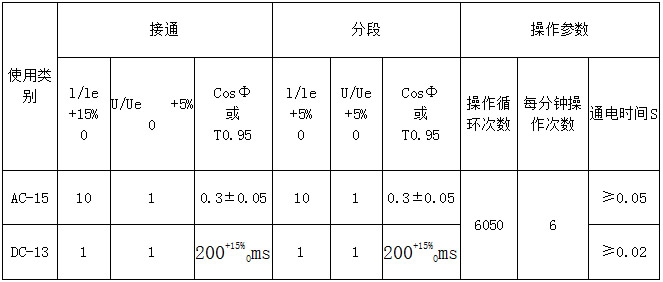

4.2正常条件下的接通和分断能力见表2:


(1)50次操作循环应在U/Ue=1.1条件下进行。

(2)电流从接通电流值降到分断电流值需一适当的时间。

4.3额定限流短路电流:

当触头用额定电流为10ART16-10型熔断器保护时,就能承受熔断器短路电流的考核。其实验预期短路电流为1000A(有效值)CosΦ 中为0.5-0.7

4.4配用SCPD型号: RT16-50(43)/RT16-63(63),协调配合型:2" 型。

五、外形尺寸安装

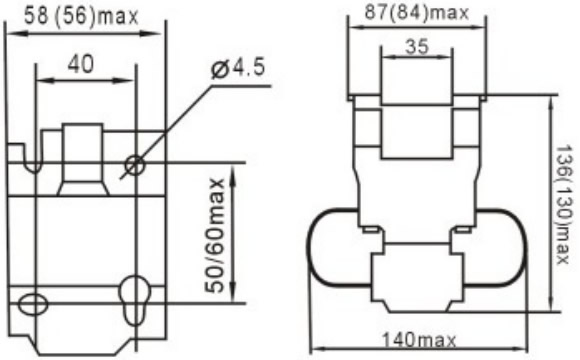

CJ19(16)-25\32\43A外形尺寸安装尺寸

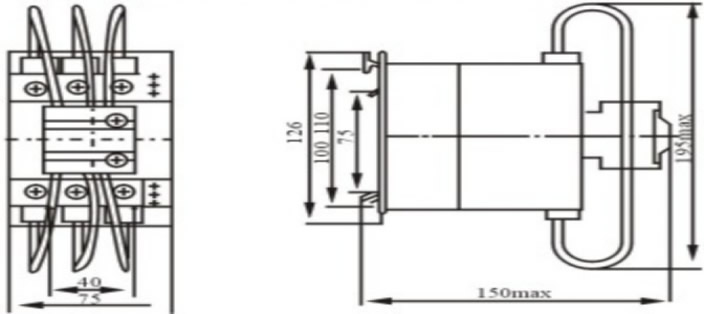

CJ19(16)-63\85\95A外形尺寸安装尺寸


接触器除可用螺钉安装外,亦可采用标准卡轨快带嵌入方式安装。对CJ19-25-3243接触器,卡轨宽度35mm,CJ19(B)-638595接触器,卡轨宽度35mm75mm

、内部电路连接

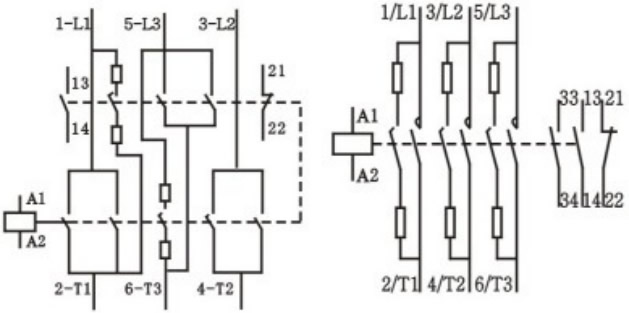

CJ19(16)-3243线路图                                 CJ19(B)-63线路图



、使用与维护

7.1接触器的进线及出线都必须连接可靠,免得在通电时间因跳火而引起相间飞弧,损坏接触器及设备。

7.2电容器合闸时,若遇到涌流过大,超过本接触器的抑制能力时,电阻可能被烧坏,此时可更换电阻后继续使用。

7.3无功功率补偿设备中的放电装置所选用的电器,其绝缘电压应大于2Ue,以免因放电装置的故障而损坏接触器。

、订货

订货时应写明型号规格,并注明线圈电压如CJ19-32/11,线圈电压380V, 24台。
