一、概述

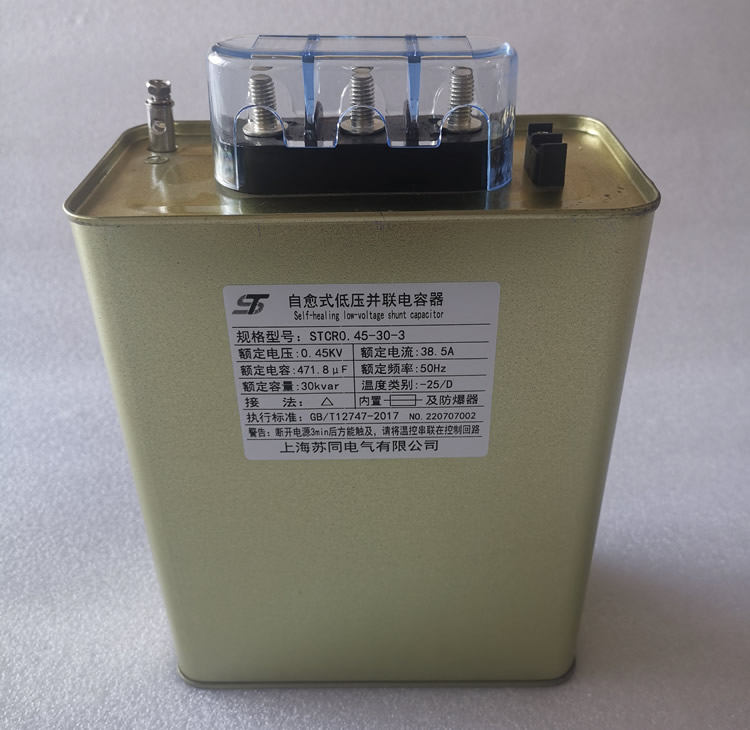

STCR系列自愈式低压并联电容器适用于标称电压1200V及以下工频交流电力系统中，作提高功率因素，减少无功损耗，改善电压质量之用。

我公司生产的STCR系列自愈式低压并联电容器，采用自愈性能优良的金属化聚丙烯薄膜，并吸收国内外先进的生产工艺，严格按照我国国家标准GB/T12747-2017和国际标准IEC60831-2014进行生产，是我国生产规模较大，设备齐全、技术力量雄厚、质量可靠的自愈式低压并联电容器生产厂家之一。

2.1 先进的生产设备，优良的原材料，加上独特的生产工艺，充分保障了产品的高品质。

2.2 独特的设计，保障了产品能够适应较高的环境温度和系统电压波动较大的场所。

2.3 内装放电电阻和保险装置。内装放电电阻，使电容具有自动放电功能，确保操作安全。内装一个压力开断型保险装置，当电容器发生故障时，内部压力增大，保险装置能使其自动脱离电源，避免事故扩大。

2.5 选用优质材料的磨砂外壳，造型美观。

3、型号含义

主要技术参数
4.1 损耗角正切值：工频额定电压低于0.0012。
4.2 电容偏差：电容器实测值与额定值之差不超过-5%～8%，任意两线路端子间测得的电容器的最大值和最小值之比不超过1.08。
4.3 耐受电压：
极间：工频2.15UN，5S；
极对壳：额定电压660V及以下产品，施加电压3KV，5S；额定电压660V以上产品，施加电压6KV，5S。
4.4 最高允许过电压：1.1UN，每24小时中不超过8小时。
4.5 最高允许过电流：1.3IN。
4.6 自放电特性：电容带有放电器件，能使电容器在断开电源3min内，剩余电压从√2UN降至75V或以下。

4.7 执行标准：IEC60831-2014，GB/T12747-2017。

5、使用须知
5.1运输与保存
5.1.1电容器运输应尽量在原出厂包装态下，搬运时应小心轻放。
5.2用户验收检验
5.2.1用户在使用电容器前，应首先检验铭牌型号是否与所购产品型号相符。
5.2.2容量检验：要求按4.2条执行，测量时采用相对误差不大于2%的仪器进行。
5.2.3耐受电压试验：所施加的试验电压为4.3条的75%。

5.3安装运行
5.3.1电容器安装在室内，海拔2000米以下使用。
5.3.2使用时周围环境空气温度为-25℃～＋50℃；湿度：小于85%。
注：可为用户定制用于低温环境-40℃～＋50℃的产品。
5.3.3安装场所应不受阳光直射，不被雨雪侵袭，避免尘埃过多及剧烈振动场所，相互距离应大于30mm；夏季环境温度较高时，应采用有效措施，以保证通风散热良好。
5.3.4安装前必须充分考虑电容器投入后，所引起的电压升高等因素，以防电容器在过电压下长期运行。
5.3.5在安装电容器前，必须注意检测电压波形和网络特性，如存在谐波源（如大型整流器、逆变器、变频器、中频炉等）的影响，应按谐波的严重程度，采取相应的措施加以限制（如串联低压滤波电抗器）。
5.3.6电容器与感应电动机并联时，建议按电容器电流小于电动机空载电流小于90%来选配电容器。
5.3.7电容器线路端子及接地端子处的接线应尽量使用软铜线，并保证接触良好。建议用户定期对电容器接线端子进行检查，防止接触不良造成电容器意外损坏。
5.3.8如发现电容器外壳有严重膨胀现象，请将电容器及时从电网中切除。
5.3.9电容器切除与再投入的时间间隔应大于5min（自放电时间），否则可能产生很高的过渡过电压，损坏电容器。

5.3.10电容器在电容柜中使用，应具有如下保护措施：
5.3.10.1瞬态过电压保护：既要安装压敏避雷器或间隙放电器。
5.3.10.2瞬态过电流保护：即使用CJ19系列切换电容器接触器，或在电容器前加装XD1型限流电抗器。
5.3.10.3稳态过电压保护：一般无功补偿控制器上有过电压保护功能。
5.3.10.4稳态过电流保护：电容器强要加装热继电器进行过电流保护。
6、定货须知
6.1用户须提供产品额定电压、额定电容、相数等参数。
6.2用户须尽量提供使用场所的一些特性。

6.3用户应根据不同工况，选用我公司不同系列的并联电容器，以适应实际工况！
6.4单相产品外形安装尺寸与同规格三相产品相同。
6.5本公司可为用户定做其他规格产品，如有特殊要求，请协商定货。
